Hier kommen Kupfer und Zinn zusammen – auf dass die Verbindung ewig währt.

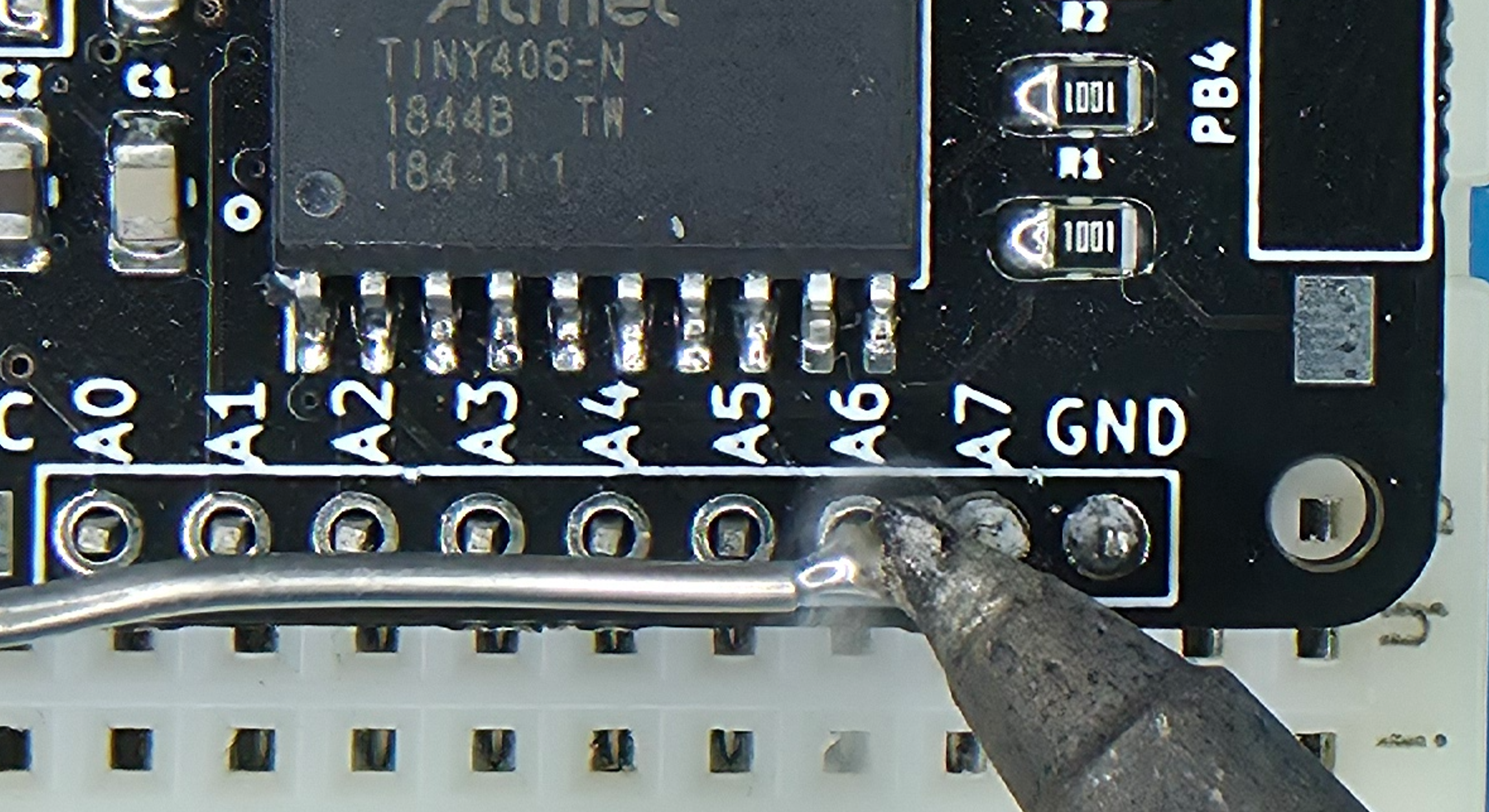

Auf diesem Platz werden Platinen bestückt, Kabel verzinnt, Fehler gesucht und ausgebessert und manchmal Dinge wieder ausgelötet, von denen ich vorher überzeugt war, dass sie genau so richtig gehören.
- Lötstationen
- Heißluftlötstation
- Lötrauchabsaugung
- Lötstation Organizer
- Lötzinn und Flußmittel
- Zubehör und kleine Löthelfer
Lötstationen

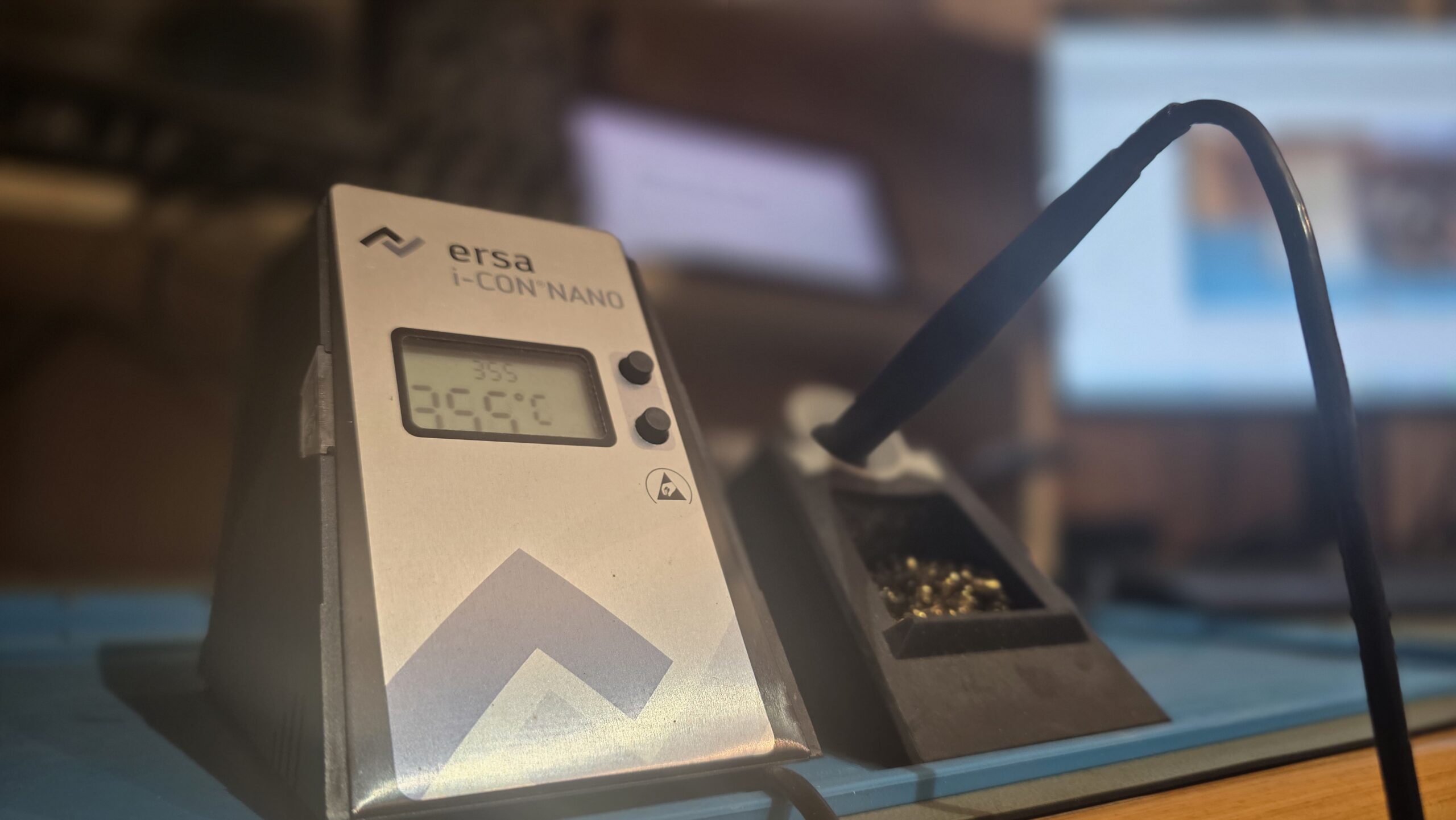

Herzstück meines Lötplatzes ist meine Ersa i-CON nano. In dem Preissegment eine Top Lötstation mit schneller Aufheizzeit. Genau das was man braucht wenn mann ordentlich löten will.
Als Zweitkolben nutze ich meinen alten Velleman Lab-1. Das Teil ist bestimmt schon über 20 Jahre alt. Ich verwende ihn nur wenn ich ein SMD-Bauteil auslöten will, was mit 2 Kolben meistens gut klappt. Besser wäre ein zweiter kleiner Lötkolben da der Velleman Lab-1 schon ein ordentlicher Knüppel ist. Bei Zeiten werde ich mir einen neuen zulegen. Ich würde wieder einen Ersa nehmen. Preis-/Leistung ist hier Top.
Heißluftlötstation
Eine Heißluftlötstation fehlt mir leider noch im meiner privaten Werkstatt.
TBD
Lötrauchabsaugung
Eine Lötrauchabsaugung fehlt mir ebenfalls noch.
TBD
Lötstation Organizer

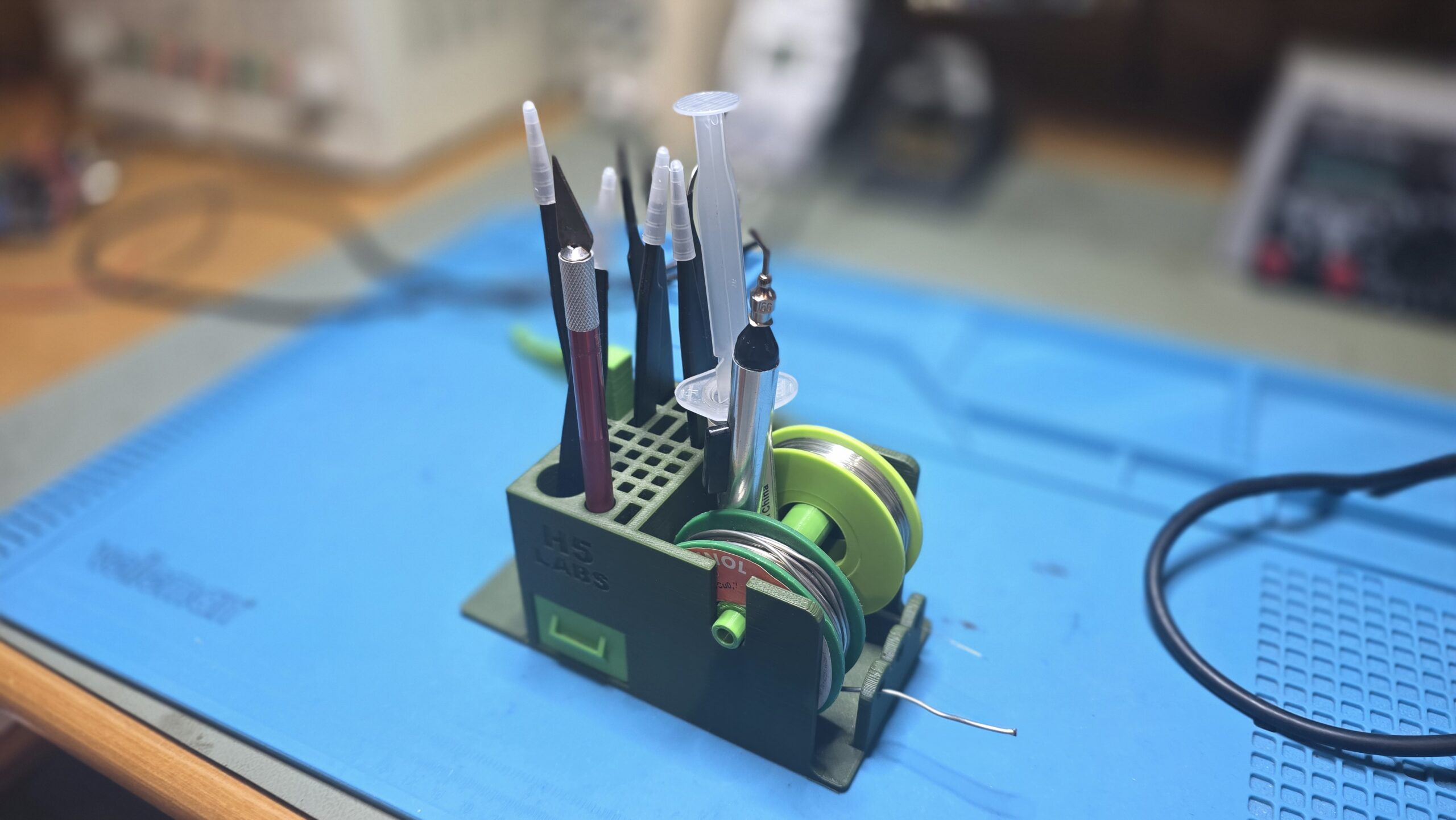

Einer meiner unscheinbarsten, aber praktischsten Helfer ist mein 3D-gedruckter Solder Station Organizer. Darin sind Lötzinn, Pinzetten, Skalpell, Flussmittel und weiteres Kleinzeug direkt griffbereit. Statt bei jedem Arbeitsschritt irgendein Werkzeug zu suchen, hat alles einen festen Platz.
→ Solder Station Organizer auf Thingiverse:
https://www.thingiverse.com/thing:1291800
Lötzinn und Flux
Ohne vernünftiges Lötzinn und Flussmittel wird aus einer eigentlich einfachen Lötstelle schnell unnötiger Ärger. Zusätzliches Flux erleichtert besonders bei SMD-Bauteilen, kleinen Bauteilen und Nacharbeiten das Löten deutlich.
Wichtig beim Lötzinn ist die Legierung und der Flussmittelkern. Für Elektronikanwendungen empfehle ich ein Lötzinn mit 95,5% Zinn- 3,8% Silber- und 0,7% Kupferanteil (Sn95,5Ag3,8Cu0,7) plus 3,5 % Flussmittelanteil. Mit einer Löttemperatur von ~350°C ist man in den meisten Fällen gut bedient.
Weiters ist der Durchmesser von Bedeutung. Je nachdem welche Bauteile man Lötet (0402er SMD, THT oder auch mal eine Kabellitze verzinnen) kommt unterschiedler Lotdurchmesser zum Einsatz. Ich nutze 0,5mm, 1mm und 1,5mm Lot. Damit kommt man in den meisten Fällen sehr gut zurecht.
Zum Beispiel das bleifreie Lot ISO Core „EL“ von Felder:
https://www.felder.de/produkte/elektronikanwendungen/handloeten-automatenloeten/loetdraht/loetdraht-iso-core-el-20760520.html
https://www.reichelt.at/at/de/shop/produkt/loetzinn_bleifrei_mit_silber-_und_kupferanteil_1_0_mm_250_g-47302?search=felder&
Das Flussmittel im Lot ist an sich schon gut. Oft oder gerade auch beim Nacharbeiten ist zusätzliches Flussmittel sehr hilfreich. Ich nutze Flux Type:RMA-223 mit Spritze und auch einen Flux Stift welchen ich äußerst empfehlen kann da er in der Anwendung beim Löten sehr unkompliziert ist.
Zum Beispiel diese bleifreie Variante vom FL 88 LF Fluxi:
https://www.reichelt.at/at/de/shop/produkt/flussmitteldispenser_fl_88_lf_fluxi_no-clean_bleifrei_8_ml-74210
Zubehör und kleine Löthelfer
Gute Pinzetten sind gerade bei SMD-Arbeiten fast genauso wichtig wie der Lötkolben selbst. Für kleine Bauteile nutze ich unterschiedliche Pinzetten.
- ESD-Matte
- Hitzebeständige Lötunterlage
- Pinzetten
- Dritte Hand
- Skalpell
- Entlötsaugpumpe
- Entlötlitze
