Das Rigol MSO5074 lässt sich nicht nur direkt am Gerät bedienen, sondern auch über das Netzwerk mit einem PC verbinden. Das ist praktisch, wenn man Messdaten übertragen oder das Oszilloskop per Software steuern möchte.
1. Oszilloskop mit dem Netzwerk verbinden
Ich zeige den Vorgang hier anhand meines MSO5074. Bei anderen Oszis ist das ziemlich ähnlich. Hier einfach mal als Inspiration.
Das Oszilloskop über ein LAN-Kabel mit dem Netzwerk verbinden.

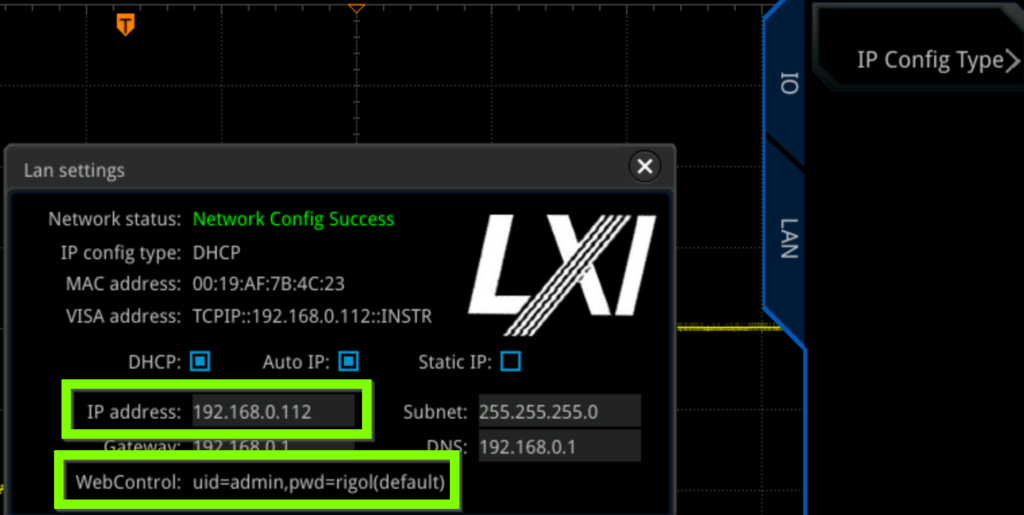

Am Rigol findet man die Netzwerkeinstellungen unter:

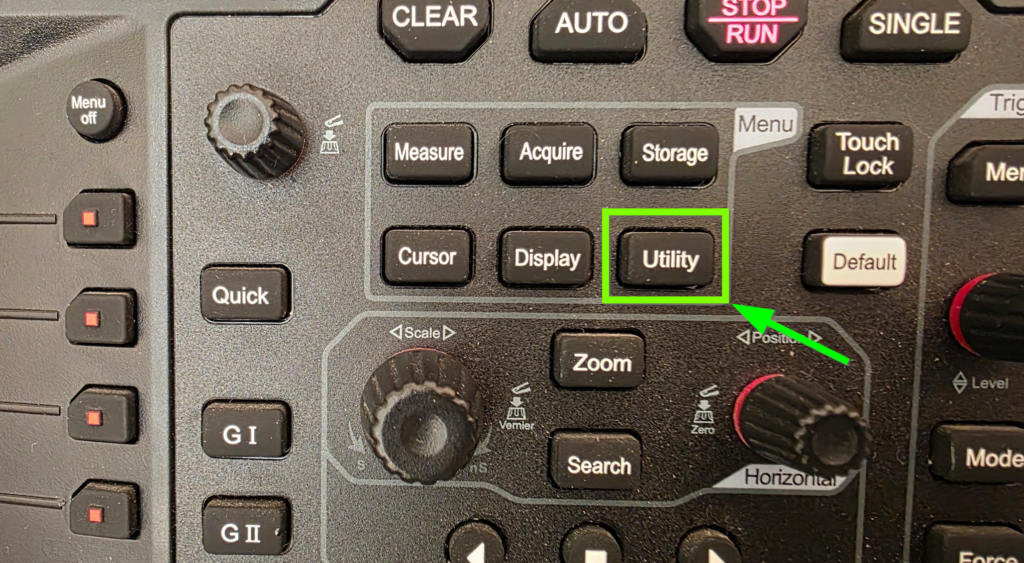

Utility → IO → LAN
Dort wird unter anderem die aktuelle IP-Adresse angezeigt.
Beispiel:
192.168.0.112
Default Benutzername:Passwort -> admin:rigol.
2. Verbindung am PC testen
Am PC kann man zunächst prüfen, ob das Oszilloskop erreichbar ist.
Unter Windows dazu die Eingabeaufforderung öffnen und:
ping 192.168.1.123ausführen.
Wenn das Oszilloskop antwortet, steht die Netzwerkverbindung.
3. Zugriff auf das Oszilloskop
Für die Kommunikation mit Messgeräten wird häufig VISA verwendet. Das Rigol kann dabei über LAN und SCPI-Befehle angesprochen werden.
Die Netzwerkadresse des Geräts hat beispielsweise die Form:
TCPIP::192.168.1.123::INSTRDamit kann das Oszilloskop anschließend von geeigneter Messsoftware angesprochen und gesteuert werden.
Warum ist das praktisch?
Das Oszilloskop muss nicht direkt neben dem PC stehen. Außerdem lassen sich Messungen automatisieren, Messdaten übertragen oder Einstellungen per Software vornehmen.
Webinterface:
Um nun das Oszi einfach per PC bedienen zu können, gibt man einfach in den Browser die IP Adresse ein welche man zuvor am Oszi rausgefunden hat.

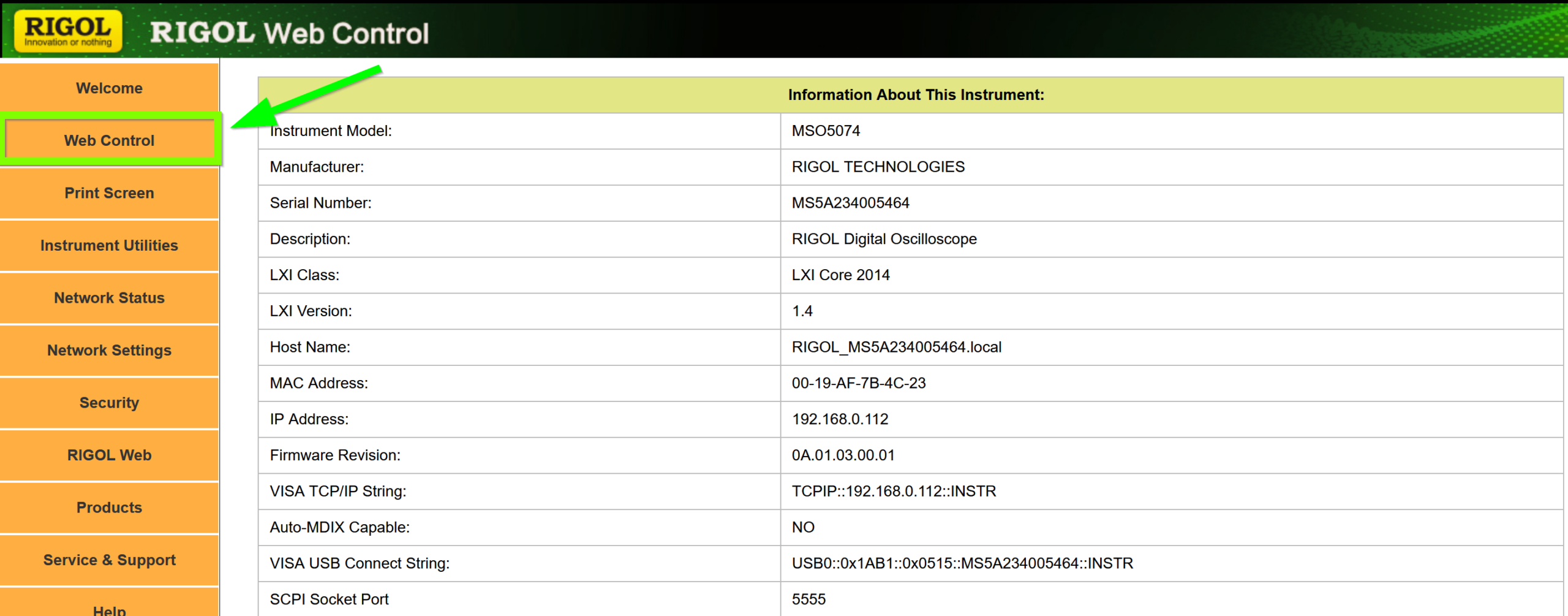

Dort einfach auf Webcontrol klicken und die Benutzerdaten eingeben welche man ebenfalls am Oszi unter Utility → IO → LAN findet (admin:rigol)

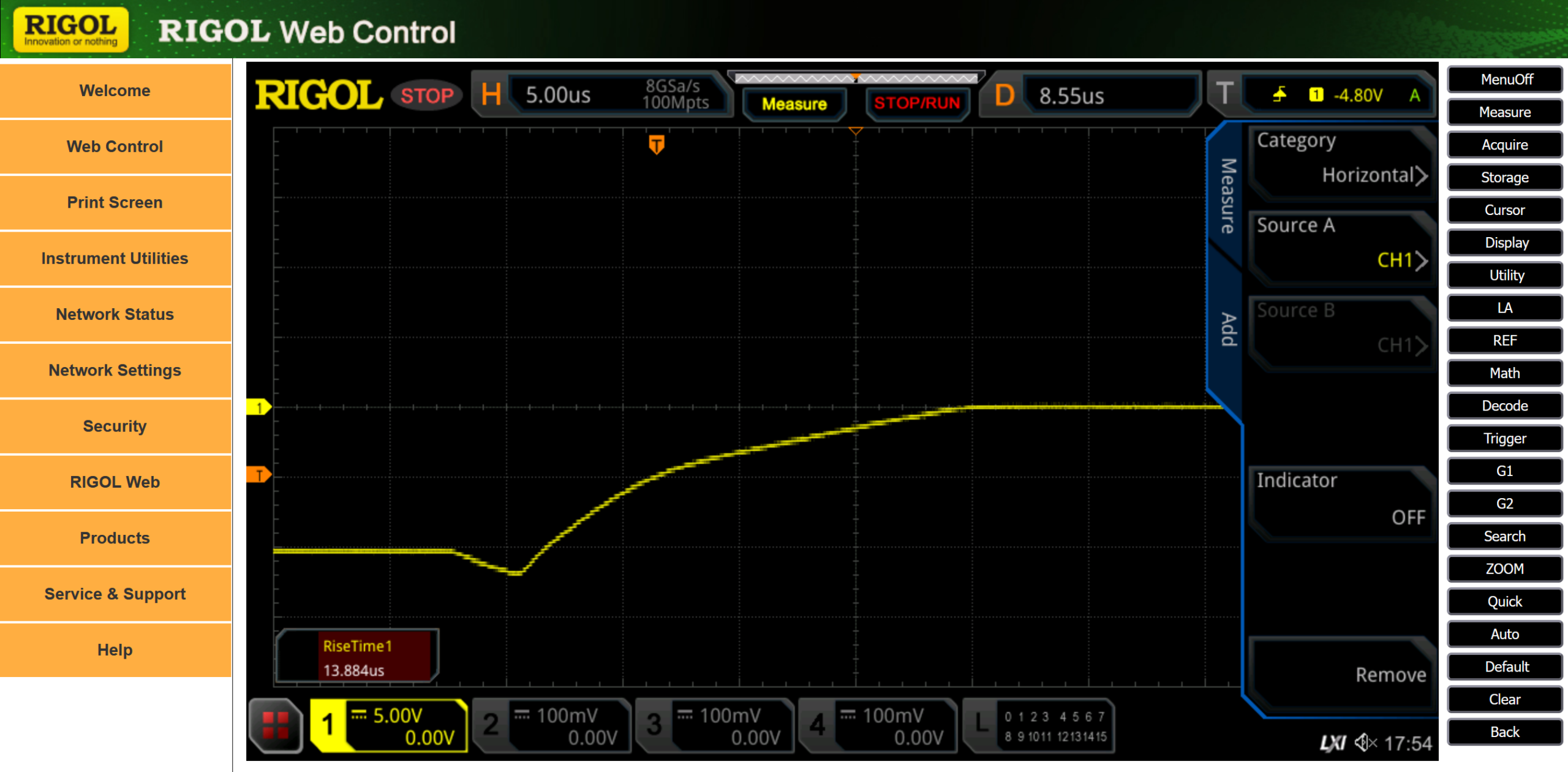

Und schon könnt ihr das Oszilloskop vom PC aus steuern, was unheimlich praktisch ist für z.B.: Dokumentationszwecke.
